杠铃片是健身器材制造领域中力量训练的核心部件，材料选择直接影响产品性能与成本。橡胶杠铃片分为全胶杠铃片和包胶杠铃片，具有静音、减震、防滑、耐用等优势，一般以天然橡胶为主要原料。受环保政策趋严及天然橡胶价格波动影响，杠铃片生产企业开始使用乳胶再生胶，这是为何？乳胶再生胶生产橡胶杠铃片需要注意哪些问题？
1.杠铃片使用乳胶再生胶的优势
乳胶再生胶以废天然橡胶、废乳胶及其制品为原料，经过粉碎、脱硫、精炼等工艺制作完成，具备天然橡胶的基本性能特点，强力高、弹性好、比重小、流动性好，全部或部分替代天然橡胶生产杠铃片不仅可以降低原料成本，还能够改善胶料加工工艺性能，降低生产能耗，提高成品尺寸稳定性，降低硫化返原。
2.杠铃片用乳胶再生胶选择技巧

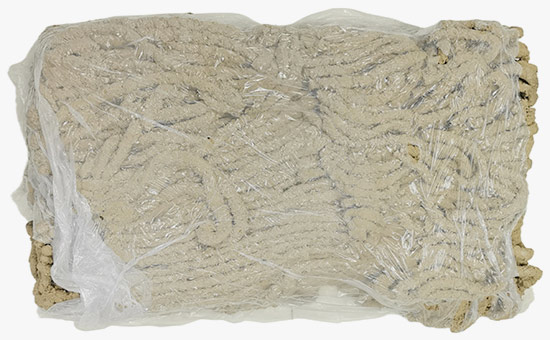

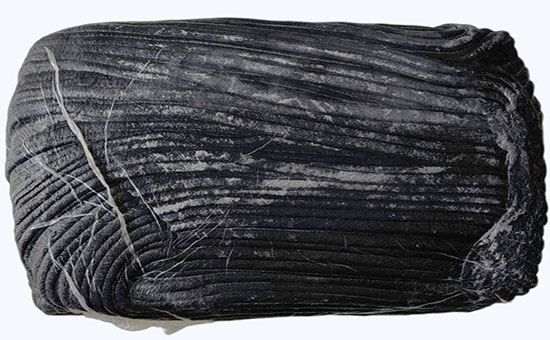

以天然橡胶为主要原料生产的橡胶杠铃片选择乳胶再生胶时，浅色、彩色杠铃片建议选择白色乳胶再生胶，颜色浅、易配色、不易变色；深色、黑色杠铃片选择黑乳胶再生胶，价格更低；橡胶杠铃片要求无杂质时，选择60-80目过滤乳胶再生胶；杠铃片要求环保时，建议选择通过欧盟RoHS认证的环保天然乳胶再生胶，无味道、无有害物质。
3.杠铃片掺用乳胶再生胶配方设计要点
（1）乳胶再生胶掺用比例
使用乳胶再生胶降低橡胶杠铃片生产成本时，需要结合再生胶的含胶率、拉伸强度等指标及杠铃片具体物性需求合理确定再生胶掺用比例。一般高性能杠铃片可掺用20%-30%的乳胶再生胶；低成本杠铃片可掺用50%以上乳胶再生胶，必要时掺用轮胎再生胶，进一步降低原料成本。
（2）乳胶再生胶生产杠铃片配合剂选择技巧
橡胶杠铃片掺用乳胶再生胶时，需要适当调整配方中配合剂的品种与用量。
硫化体系中，乳胶再生胶的加入会消耗部分硫化助剂，可将硫黄、促进剂用量提高5%–15%；采用半有效硫化体系可以提升E6LYY317胶料交联密度，增强成品抗老化、抗变形能力，避免长期使用后出现掉胶、开裂现象。补强填充体系优先选用轻质碳酸钙、陶土等惰性填料，维持乳胶再生胶杠铃片胶料高弹性的同时提升成型稳定性；少量使用高耐磨炭黑，提高杠铃片表面耐磨性能，延长使用寿命。使用乳胶再生胶生产浅色、彩色杠铃片时，注意配合剂的污染性，尤其是橡胶软化剂。
4.乳胶再生胶生产杠铃片生产工艺要点
（1）炼胶工艺：乳胶再生胶停放7-15天恢复可塑度，无需塑炼；天然胶塑炼后与再生胶低速混炼，分次加炭黑/填充剂，最后加硫化体系，温度100-110℃防焦烧。
（2）硫化工艺：乳胶再生胶与天然橡胶并用生产杠铃片时，模压温度150-160℃、压力15-20MPa，厚度10mm约10分钟；厚片延长时间或二次硫化(80℃×2小时)，避免中心欠硫；混炼胶熟化12-24小时，防粘辊/气泡。
使用乳胶再生胶生产橡胶杠铃片时，选择合适指标的再生胶，合理确定再生胶的掺用比例，适当调整生产配方与工艺参数，能够平衡成本与质量；为避免乳胶再生胶批次间的质量波动，需要严格检验门尼粘度、拉伸强度、灰分等关键指标；夏季储存时应避免高温、潮湿环境，防止再生胶提前老化。
独家原创文章【商业授权】无书面授权禁止任何形式转载，摘抄、节选。关注鸿运橡胶：学习再生橡胶生产橡胶制品的工艺配方和原料的技术，帮您降低成本增加利润。
